製品情報PRODUCTS INFORMATION

EPC Global Class1 Generation2準拠 特定小電力設置型 920MHz 帯 RFIDリーダー・ライター

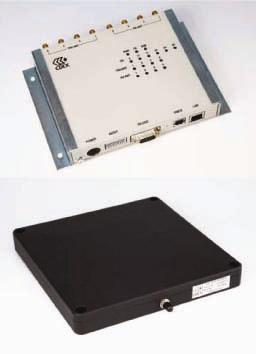

CR-920SJ-5-A シリーズ

CR-920SJ-5-A

  • 特長
    ・登録がいらない特定小電力タイプ
    ・C1 Gen2準拠、ISO/IEC18000-63準拠RFタグ対応
    ・アンテナポート数4ポートの送受信共用モード、送受信分離モードをサポート



  • リーダー・ライターユニット標準仕様

     モデル名  CR-920SJ-5-A
     交信周波数  916.8, 918.0, 919.2, 920.4〜922.2MHz
     チャンネル数 13チャンネル
     変調方式  DSB-ASK, PR-ASK
     占有帯域幅/データ転送速度  200 KHz / 40 Kbps
     RF出力  10〜125mW(最大:20dBm)
     アンテナポート数  TRX:SMA-J × 4端子
    RX:SMA-J × 4端子
     サポートアンテナ/
    同軸ケーブル
    CA-920JC-4, CA-920JC-5-120, CA-920JL-4, CA-920JL-6-100, 他/
    3.5D-LFV 1m,3m相当品
    5D-HFAE 5m,10m,15m,20m相当品(10m以上はオプション対応)
     サポートアンテナモード  送受信共用モード, 送受信分離モード, 分離拡張モード
     読取性能目安  最大読取距離:3m程度
    (利用するアンテナ、同軸ケーブル、タグおよび周囲環境によって異なる)
     ステータス表示  電源LED × 1個、送信LED × 1個、エラーLED × 1個、
    周波数表示LED × 8個, 利用アンテナ端子表示LED × 8個
     入力電圧  DC12V±10%
    (専用ACアダプタより給電、オプション対応でDC直付け
    ケーブル化も可能)
     外形寸法/重量  W:160×D:130×H:27mm(突起部を含まず)/
    約500g
     通信インタフェース/
    汎用入出力端子
     LAN(10BASE-T,100BASE-TX), RS-232C, USB/
    入力×2端子, 出力×2端子
    動作温度/動作湿度  -10 〜 +50 ℃ / 25 〜 80 %( 専用ACアダプタ含む )
    プロトコル/構内無線局区分/
    適合規格
    EPC Global Class-1 Generation-2準拠/
    特定小電力無線局920MHz帯移動体識別用無線設備(ARIB STD-T107)
    サポートコマンド  高出力型構内無線局製品「CR-920LJ-5-A」と互換
  • RFIDリーダー・ライター「CR-920SJ-5-A」製品カタログダウンロード
    A4_CR920SJ5A.pdf(268KB)PDF
