EPC Global Class1 Generation2準拠 特定小電力無線局設置型 920MHz 帯 同軸ケーブル

同軸ケーブル

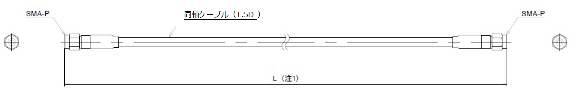

• 1.5D-2V


  モデル名	ケーブル長	ケーブルロス	コネクタ形状	備考
  1.5D-2V-01M	約1.0m ※１ ※２	約0.82dB	両端SMA-P	―
  1.5D-2V-02M	約2.0m ※１ ※２	約1.64dB	両端SMA-P	―
  1.5D-2V-03M	約3.0m ※１ ※２	約2.46dB	両端SMA-P	―
  1.5D-2V-04M	約4.0m ※１ ※２	約3.28dB	両端SMA-P	―
  1.5D-2V-05M	約5.0m ※１ ※２	約4.10dB	両端SMA-P	―

  ※１　両端コネクタ部含む
  ※２　線材直径：3.0mm
  ※※　上記ケーブル長以外も、ご要望の長さにお応えします。

• 3D


  モデル名	ケーブル長	ケーブルロス	コネクタ形状	備考
  3D-2V-01M	約1.0m ※１ ※２	約0.5dB	両端SMA-P	―
  3D-2V-02M	約2.0m ※１ ※２	約1.0dB	両端SMA-P	―
  3D-2V-03M	約3.0m ※１ ※２	約1.5dB	両端SMA-P	―
  3D-2V-04M	約4.0m ※１ ※２	約2.0dB	両端SMA-P	―
  3D-2V-05M	約5.0m ※１ ※２	約2.5dB	両端SMA-P	―

  ※１　両端コネクタ部含む
  ※２　線材直径：5.3mm
  ※※　上記ケーブル長以外も、ご要望の長さにお応えします。

• 3.5D


  モデル名	ケーブル長	ケーブルロス	コネクタ形状	備考
  3.5D-0.5M	約0.5m ※１ ※２	約0.15dB	両端SMA-P	―
  3.5D-01M	約1.0m ※１ ※２	約0.3dB	両端SMA-P	―
  3.5D-02M	約2.0m ※１ ※２	約0.6dB	両端SMA-P	―
  3.5D-03M	約3.0m ※１ ※２	約0.9dB	両端SMA-P	―
  3.5D-04M	約4.0m ※１ ※２	約1.2dB	両端SMA-P	―
  3.5D-05M	約5.0m ※１ ※２	約1.5dB	両端SMA-P	―

  ※１　両端コネクタ部含む
  ※２　線材直径：5.6mm
  ※※　上記ケーブル長以外も、ご要望の長さにお応えします。

• 5D


  モデル名	ケーブル長	ケーブルロス	コネクタ形状	備考
  5D-01M	約1.0m ※１ ※２	約0.16dB	両端SMA-P	低損失型同軸ケーブル
  5D-02M	約2.0m ※１ ※２	約0.32dB	両端SMA-P	低損失型同軸ケーブル
  5D-03M	約3.0m ※１ ※２	約0.48dB	両端SMA-P	低損失型同軸ケーブル
  5D-04M	約4.0m ※１ ※２	約0.64dB	両端SMA-P	低損失型同軸ケーブル
  5D-05M	約5.0m ※１ ※２	約0.80dB	両端SMA-P	低損失型同軸ケーブル
  5D-10M	約10.0m ※１ ※２	約1.6dB	両端SMA-P	低損失型同軸ケーブル
  5D-15M	約15.0m ※１ ※２	約2.4dB	両端SMA-P	低損失型同軸ケーブル
  5D-20M	約20.0m ※１ ※２	約3.2dB	両端SMA-P	低損失型同軸ケーブル

  ※１　両端コネクタ部含む
  ※２　線材直径：7.6mm
  ※※　上記ケーブル長以外も、ご要望の長さにお応えします。

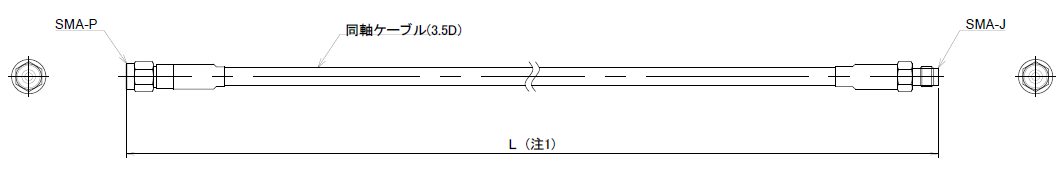

• 3.5D-J


  モデル名	ケーブル長	ケーブルロス	コネクタ形状	備考
  3.5D-01M-J	約1.0m ※１ ※２	約0.3dB	SMA-P to SMA-J	※３
  3.5D-02M-J	約2.0m ※１ ※２	約0.6dB	SMA-P to SMA-J	※３
  3.5D-03M-J	約3.0m ※１ ※２	約0.9dB	SMA-P to SMA-J	※３

  ※１　両端コネクタ部含む
  ※２　線材直径：5.6mm
  ※３　CA-920JL-5-120、 CA-920JL-5-180 および CA-920JL-5-240 専用品
  ※※　上記ケーブル長以外も、ご要望の長さにお応えします。

• 同軸ケーブル 製品カタログダウンロード
  Cable_NEW.pdf(414KB)
